以下是山東固齊力整理的關于醫用氣體管道系統設計的專業文檔，供您參考或直接使用：
1. 系統概述
醫用氣體管道系統是醫院生命支持系統的核心組成部分，主要用于輸送氧氣（O?）、負壓吸引（Vacuum）、壓縮空氣（Medical Air）、笑氣（N?O）、二氧化碳（CO?）等醫療氣體至臨床終端。其設計需符合安全性、可靠性、連續性三大原則，并遵循國家標準 GB 50751-2012《醫用氣體工程技術規范》 及國際標準 ISO 7396-1。
2. 設計核心原則
安全*：防泄漏、防污染、防錯接
冗余備份：關鍵氣體（如氧氣、負壓）需雙路供氣
分區供應：按病區、手術室、ICU等分區獨立供氣
壓力穩定：終端壓力波動范圍≤±10%
材質兼容：氣體特性與管道材料化學兼容
3. 系統設計要點
3.1 氣源系統
| 氣體類型 | 氣源配置要求 | 備份方案 |
|------------|-------------------------------|------------------------|
| 氧氣 | 液氧罐 + 匯流排 | 雙罐自動切換 + 瓶組備份 |
| 負壓吸引| 中央真空泵機組（≥2臺） | N+1 冗余 |
| 壓縮空氣| 無油空壓機（帶干燥過濾） | 100% 備用 |
3.2 管道網絡設計
材質選擇：
氧氣/笑氣：脫脂醫用銅管（C12200）
負壓/壓縮空氣：不銹鋼管（SUS304/316L）
管徑計算：
依據 流量-壓力損失公式：$$\Delta P = \frac{f \cdot L \cdot \rho \cdot v^2}{2 \cdot D}$$
（其中：ΔP=壓降，f=摩擦系數，L=管長，ρ=氣體密度，v=流速，D=管徑）
設計流速限制：氧氣≤8m/s，負壓≤15m/s
環路設計：
主干管采用閉環回路（見圖1）
分支管采用區域閥門箱隔離
[醫用氣體管道環路示意圖]
圖1：雙路供氣閉環系統示意圖

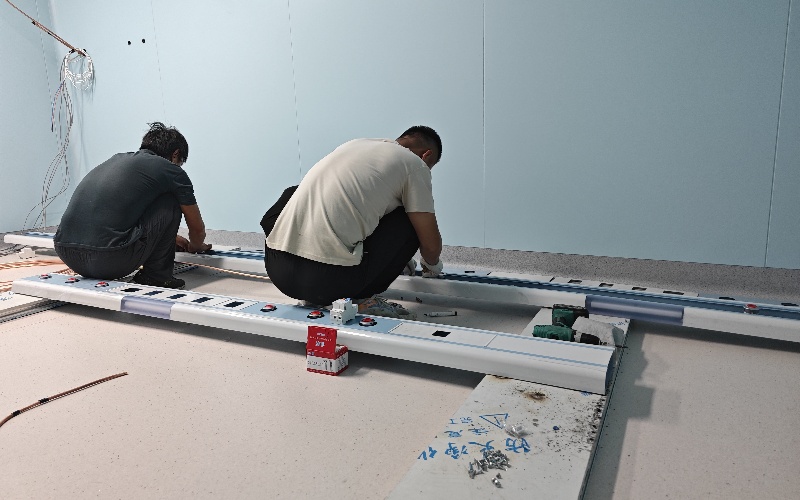

3.3 終端設備
終端插頭：符合 DISSS 標準，不同氣體采用不可互換接口
壓力要求：
| 氣體 | 工作壓力范圍 (MPa) |
|------------|---------------------|
| 氧氣 | 0.4~0.45 |
| 負壓吸引 | -0.03~-0.07 |
4. 安全防護措施
1. 報警系統（三級監控）：
氣源低壓/耗盡報警
管道壓力異常報警
備用系統啟動報警
2. 防錯接設計：
氣體終端顏色標識（氧氣：白色，負壓：黃色）
機械防誤插結構
3. 靜電防護：
銅管系統接地電阻≤10Ω
法蘭間跨接銅導線
5. 驗收標準（關鍵項）
| 檢測項目 | 標準要求 | 測試方法 |
|------------------|---------------------------|------------------------|
| 管道氣密性 | ≤0.5%/h (24h壓降) | 保壓測試（1.5倍工作壓力）|
| 氣體純度 | O?純度≥99.5%，油份≤0.1mg/m3 | 色譜分析儀 |
| 終端流量 | 氧氣≥50L/min（自由流） | 流量計實測 |
6. 設計文件交付要求
1. PID 工藝流程圖（標注控制邏輯）
2. 管道軸測圖（含標高、管徑、焊縫編號）
3. 材料清單（符合 YY/T 0186 標準）
4. 風險評估報告（FMEA 分析表）
注：本設計需由醫療氣體工程專項資質單位實施，施工前需通過醫院院感科、設備科、消防部門聯合審批。
