醫用氣體管道安全標準
點擊：發布日期：2025-5-9

 1. 引言
醫用氣體管道系統是醫院生命支持系統的核心組成部分，直接關系到患者安全和醫療質量。本標準依據GB 50751-2012《醫用氣體工程技術規范》、HTM 02-01（英國醫療氣體標準）及NFPA 99（美國消防協會標準）制定，適用于氧氣、負壓吸引、壓縮空氣、氮氣等醫用氣體管道的設計、施工、驗收及運維管理。

2. 系統組成
醫用氣體系統包括：
氣源（液氧罐、制氧機、匯流排等）
輸配管道（主管道、區域支管、終端）
監測報警裝置（壓力傳感器、氣體純度檢測儀）
應急備用系統（備用氣源、自動切換裝置）

 3. 設計標準

 3.1 材料要求
管道材質：
  氧氣、笑氣等氧化性氣體：無縫不銹鋼管（GB/T 14976）或脫脂銅管（C1220），禁止使用碳鋼。
  負壓吸引：UPVC管（需符合防火等級B1）。
 密封材料：耐腐蝕、無油脂，氧氣管道必須使用金屬密封或聚四氟乙烯。

 3.2 管道布局
 主管道與電氣線路、燃氣管道的水平間距≥0.5m，交叉時垂直間距≥0.3m。
 手術室、ICU等區域需采用雙回路供氣，終端壓力波動≤±10%。

 3.3 顏色與標識
 管道色標（GB 50751）：
  | 氣體類型   | 管道顏色 | 終端標識 |
  |------------|----------|----------|
  | 氧氣       | 黑色     | 白底黑字 |
  | 負壓吸引   | 黃色     | 黑底黃字 |
  | 壓縮空氣   | 白色     | 藍底白字 |


 4. 安裝與驗收

 4.1 施工規范

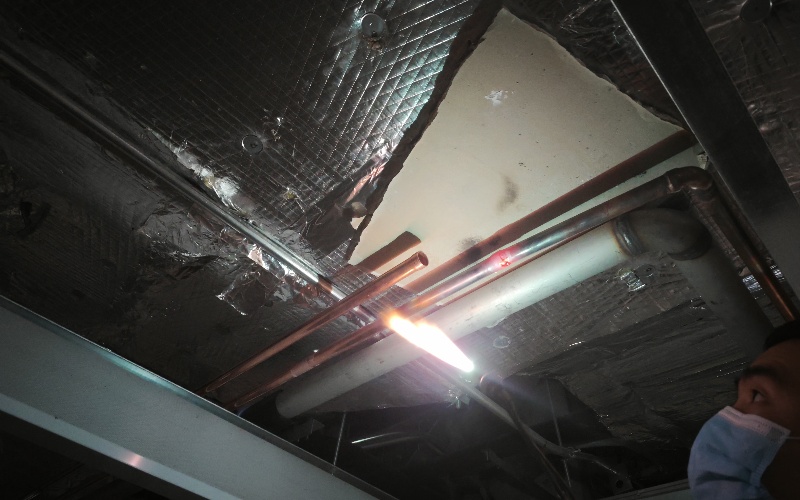

 管道焊接需采用惰性氣體保護焊，禁止使用粘接劑。
 坡度要求：主管道向排水方向傾斜≥0.3%，防止積液。

 4.2 測試標準
壓力測試：
   強度試驗：1.5倍工作壓力，保壓10分鐘，無泄漏。
   氣密性試驗：1.15倍工作壓力，24小時壓降≤1%。
純度檢測：氧氣純度≥99.5%，水分含量≤0.07g/m3，顆粒物≤1μm。

 5. 運維管理

 5.1 日常巡檢
每日檢查：壓力表讀數、報警系統功能、終端密封性。
季度檢測：管道泄漏率（≤0.1%）、過濾器更換。

 5.2 人員資質
 操作人員需持有《特種設備壓力管道操作證》，每兩年復訓一次。

 6. 應急處理
氧氣泄漏：立即關閉區域閥門→通風→禁止明火→報修。
負壓失效：啟用備用機組→切換至應急電源→排查堵塞點。
